名称：冲击电流发生器（一） |
| |
|
用途：
冲击电流发生器主要用以检验电气设备耐受冲击电流稳定的能力，广泛应用于氧化锌避雷器阀片进行冲击电流试验，气象防雷也可以用于其它研究性试验。
性能：
冲击电流发生器可产生4/10us、8／20us、10／350us、18／40us标准冲击电流波形，波形的技术指标符合国家标准和IEC标准的规定，产品通过部级鉴定，主要技术性能处于国内领先地位，达到国际同类产品的先进技术。
特点：
1、体积小、结构紧凑、调波方便；
2、输出电流大(4/10us波形达到120kA)；
3、本装置采用下球气缸推动触发方式，同步性能好，动作可靠；
4、每只主电容器套管上都串有一只大能量的无感吸能电阻，确保主电容器的安全；
5、采用恒流充电计算机测量控制一体化系统，自动化程度高，抗干扰能力强。 |
| |
A、五种冲击电流波形发生器的主要技术参数：
a 额定电压：±60kV或4-120kV
b 1／20us陡波冲击电流幅值20kA±5％
c 4／1 0us冲击电流幅值1 00kA±5％
d 8／20us雷电冲击电流幅值40kA±5％
e 30／80us操作冲击电流幅值2kA±5％
f 18／40us冲击电流幅值20kA±5％ |
B、六种冲击电流波形发生器的主要技术参数：
a 额定电压：±60kV或±120kV
b 2000us方波冲击电流幅值1.5kA±5％
c 1<20us陡波冲击电流幅值20kA±5％
d 4／10us雷电冲击电流幅值100kA±5％
e 30／80us操作冲击电流幅值2kA 4-5％
f 18／40us冲击电流幅值20kA±5％
g 18／40us冲击电流幅值20kA±5％ |
| |
|
名称：冲击电流发生器（二） |
| |
|
|
冲击电流发生器成套试验设备用途：
冲击电流成套试验设备主要用于产生强大的雷电冲击电流，用于研究和检测避雷器、变压器、开关等电器设备耐受雷电冲击电流的热效应和电动力的能力，也可用于电工科技、等离子体、基础物理和环境科学等其它领域。
冲击电流发生器成套试验设备组成部分：
冲击电流发生器本体、直流充电装置、残压分压器、电流测量线圈、测控系统以及调波电阻元件等组成。 |
|
NO |
设备名称 |
试验项目 |
测试能力 |
1 |
8/20us 冲击电流发生器 |
残压测量；
动作负载试验；
总放电电流试验；
|
8/20us 可达 200kA, 最小 0.5kA;
|
2 |
10/350us 冲击电流发生器 |
残压测量；
动作负载试验；
总放电电流试验；
|
10/350us 可达 100kA， 最小 1kA;； |
3 |
4/10us 冲击电流发生器 |
残压测量；
动作负载试验；
|
4/10us 可达 200kA, 最高残压 80kV |
4 |
30/80us 冲击电流发生器 |
操作冲击电流 |
可达 50kA； |
5 |
2ms 方波冲击电流发生器 |
残压测量； |
最大 5kA； |
6 |
组合波发生器 |
确定开关元件试验；
用复合波测量限制电压；
残压测量；
确定续流大小试验，预处理试验；
III 级动作负载试验；
|
1.2/50us 雷电冲击电压 2kV~30kV，
最小 1kV；
8/20us 可达 1kA~15kA, 最小 1kA；
|
7 |
热稳定测试仪 |
热稳定性试验 |
电压 0~1.5kV ；电流 2mA~10A ，温度测量 |
8 |
低压 TOV 试验 |
低压系统故障 TOV 试验 |
系统电压 Ucs 和低压 TOV 电压 Ut |
9 |
8/20 生产线 |
旋转式工作台， 24 小时连续测试 |
|
10 |
2ms 生产线 |
旋转式工作台， 24 小时连续测试 |
|
11 |
交直流老化试验装置 |
交直流电源，计算机控制，连续 2000 小时测试，曲线自动生成 |
可施加气体 |
12 |
交流耐压装置 |
500kV 及以下高压交流耐压装置 |
|
|
| |

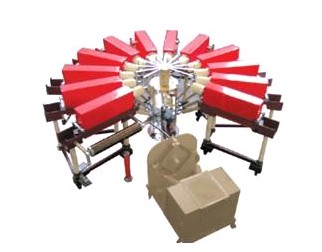

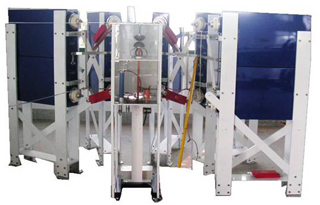

结构形式：有立式扇形和水平框架式两种结构。采用多回路放电结构，输出能力大，测试方便。简洁美观。 |
